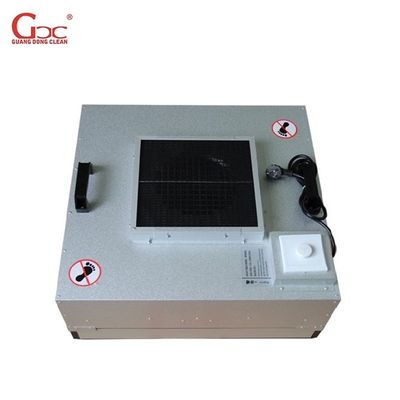

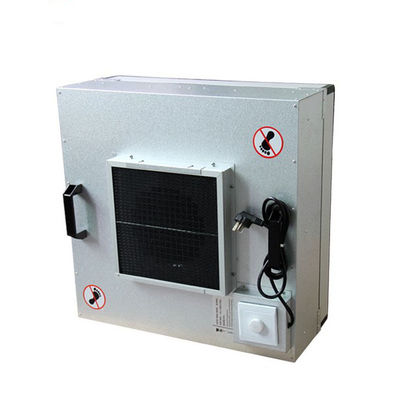

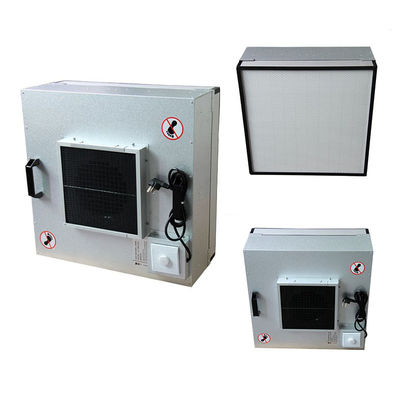

Unité de filtrage centrifuge de fan de Cleanroom de la fan 220V 50Hz H13

Unité de ventilation et de filtration

FFU est l'acronyme de fan filter unit (unité de ventilation et de filtration). C'est un type de dispositif d'alimentation en air qui possède une puissance motrice et une fonction de filtration. L'air est aspiré par le haut de la FFU en passant à travers des filtres Hepa. L'air filtré sort uniformément par la sortie, les modules étant connectés en série.
La FFU fournit de l'air pur et contrôle les particules. La FFU est installée au plafond de la salle blanche (taux de couverture de 25% à 100%), les dimensions générales sont 2'x2' ou 2'x4' ou 4'x4' ou d'autres tailles personnalisées selon la demande de nos clients.

Caractéristiques

1. Matériau du produit
a. Structure de la boîte : SGLD. (acier inoxydable en option)
b. L'entrée d'air est équipée d'un réseau de protection de ventilateur amovible et d'un anneau de déviation du flux d'air, ce qui peut assurer un flux d'air régulier,
et garantir la sécurité lors de la construction.
c. Il y a une cloison autour du coin de la boîte du ventilateur, pour aider à connecter le filtre HEAP.
d. Ventilateur :
(a) Type : Ventilateur centrifuge.
(b) Matériau de la roue : Plastique/Aluminium.
(c) Vitesse de l'air : 0,35 m/s - 0,62 m/s, vitesse réglable. Résistance initiale : ≤ 130 Pa, résistance finale : ≤ 200 Pa.
(d) Une pression statique élevée peut surmonter la perte de pression du filtre/de la plaque diffuseur/du plancher surélevé/de la salle blanche/de la bobine sèche et du conduit de retour.
(e) Niveau de bruit :< 58 dB(A) (0,45 m/s)
(f) Puissance : Monophasé 220 V 50 Hz (peut être équipé d'une prise de conversion pour s'adapter à votre tension locale).
(g) Boîte de jonction : connexion d'alimentation rapide à trois trous.
(h) Prises d'alimentation CA : Chine CPCS-CCC (Type I).

2. Système de contrôle
a. Contrôle centralisé en option : système de contrôle de groupe FFU, contrôle ON/OFF sur site et à distance adopté, et l'état de fonctionnement de la boucle FFU est transmis à la surveillance centrale de l'usine par signal. L'ordinateur de contrôle central peut commander le démarrage, l'arrêt et la régulation de vitesse de la FFU, et afficher l'état de fonctionnement et de surcharge de la FFU.
b. Fournit une indication de panne et d'arrêt.

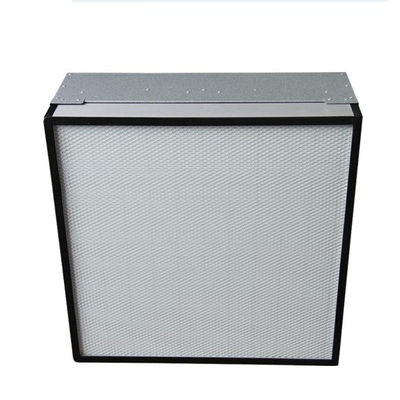

3. Filtre HEAP
a. Matériau du filtre : H13/h14 (99,97-99,99% @ 0,3 µm) Fibre de verre.
b. Cadre : Alliage d'aluminium.
C. Le filtre a été strictement testé avant de quitter l'usine, un rapport de test peut être fourni.

Paramètres

Application

S'applique aux salles blanches de classe 10 000 à classe 10, formant même des lignes d'assemblage ultra-propres, des bureaux de travail propres, des cabines propres, des placards propres, etc.....
